高压电缆流量分析

来源：时间：2018.08.28

高压电缆是电力电缆的一种，是指用于传输10KV以上的电力电缆，多应用于电力传输的主干道。对于35KV以下的电缆，载流量还是和一般的电缆一样计算。对于35KV及以上的电缆，应该按照经济电流密度来进行计算载流量。接下来小编就为大家介绍一下高压电缆载流量对照表、计算公式及影响条件。

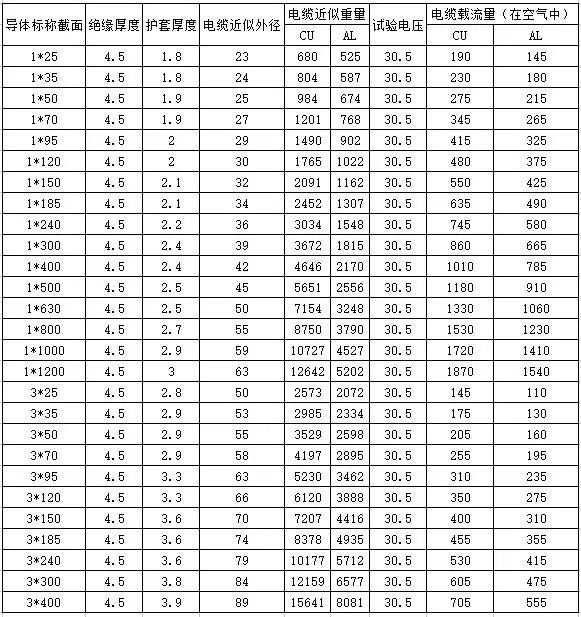

　　高压电缆载流量对照表(以10KV高压电缆为例)

　　YJV、YJLV-8.7/10KV、8.7/15KV交联电力电缆

　　高压电缆载流量计算公式

　　对于35KV及以上的电缆，在理论上讲，高压电缆载流量计算公式：

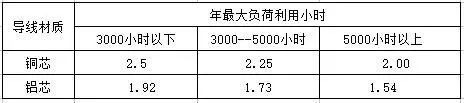

　　最大载流量(J)=电缆断面积(A：mm2)×经济电流密度(J:A/mm2)

　　经济电流密度的单位是：安/平方毫米

　　以上公式为理想的条件下，高压电缆载流量的计算，对于实际使用中，电缆系统运行环境及运行参数对导体截面选择有非常大的影响，相同导体截面的电缆在不同环境和运行条件下，其载流量差别非常大。下面将逐个分析影响电缆载流量的各种因素。

　　1、电缆的埋设深度

　　为了保护埋设于地下的电缆，减少或者避免外力对其影响，一般电缆线路均要保证一定埋深。但是随着埋深加大，电缆散热条件也随之变差，在允许最高运行温度相同的条件下，电缆载流量也随埋深加大而变小。

　　2、多回路电缆的互热效应

　　当电缆多回路以密集形式敷设时，由于互热效应将使多回路电缆之间散热条件变差，所以载流量也相应地减少。

　　3、同回电缆相间距的影响

　　与多回电缆间互热效应类似，同回电缆相间也存在互热效应。

　　4、电缆系统周围土壤温度

　　电缆截面选择也就是确定电缆允许电流，而允许电流是由芯线允许温度决定的。芯线温度不但与电流有关，也取决于周围媒介温度与热阻。故埋地电缆周围土壤温度对载流量有较大影响。

　　5、土壤热阻系数

　　在初步评估电缆载流量时，如土壤没有非正常地干燥或与热性。

　　通常对于较大规模的电缆系统，要求在设计前进行线路勘察时，作较详细测量，确认线路沿线土壤热阻系数。另外也应考虑到土壤热阻系数随季节变化。

　　6、其他相关数据

　　若电缆不是直埋敷设而是敷设在导管中，再埋设在地下，则除了需要收集以上的运行和环境数据外，还需导管的热阻系数，其也是影响电缆载流量的重要数据。

　　以上内容就是小编为大家介绍的关于高压电缆载流量对照表、计算公式及影响条件的相关内容。电缆对我们的日常生活有着至关重要的作用，建议正确考虑电缆的载流量(尤其是高压电缆)最好查手册和制造商提供为好。
